Descripción técnica detallada sobre Voz sobre IP (VOIP)

Ventajas de la tecnología de voz sobre IP

• Integración sobre su Intranet de la voz como un servicio más de su red, tal como otros servicios informáticos.
• Las redes IP son la red estándar universal para la Internet, Intranets y extranets.
• Estándares efectivos (H.323).
• Interoperabilidad de diversos proveedores.
• Uso de las redes de datos existentes.
• Independencia de tecnologías de transporte (capa 2), asegurando la inversión.
• Menores costos que tecnologías alternativas (voz sobre TDM, ATM, Frame Relay).

Todo sobre VoIP

1. las redes de voz y datos son esencialmente diferentes. Las redes de voz y fax, que emplean conmutación de circuitos, se caracterizan por:

• Para iniciar la conexión es preciso realizar el establecimiento de llamada.
• Se reservan recursos de la red durante todo el tiempo que dura la conexión.
• Se utiliza un ancho de banda fijo ( típicamente 64 Kbps por canal de voz ) que puede ser consumido o no en función del tráfico.
• Los precios generalmente se basan en el tiempo de uso.
• Los proveedores están sujetos a las normas del sector y regulados y controlados por las autoridades pertinentes (en nuestro caso, el Ministerio de Fomento y la Comisión del Mercado de las Telecomunicaciones).
• El servicio debe ser universal para todo el ámbito estatal.
• Por el contrario, las redes de datos, basadas en la conmutación de paquetes, se identifican por las siguientes características:
• Para asegurar la entrega de los datos se requiere el direccionamiento por paquetes, sin que sea necesario el establecimiento de llamada .
• El consumo de los recursos de red se realiza en función de las necesidades, sin que, por lo general, sean reservados siguiendo un criterio de extremo a extremo.
• Los precios se forman exclusivamente en función de la tensión competitiva de la oferta y la demanda.
• Los servicios se prestan de acuerdo a los criterios impuestos por la demanda, variando ampliamente en cuanto a cobertura geográfica, velocidad de la tecnología aplicada y condiciones de prestación.
• Implementar una red convergente supone estudiar las diferencias existentes entre las características de las redes de voz y de datos, comprendiendo los problemas técnicos que implican dichas diferencias sin perder de vista en ningún momento la perspectiva del usuario final.

2. Las diferencias entre la operación de las redes de voz y datos requieren distintos enfoques de gestión.

 Tradicionalmente, la industria de la telefonía trabaja con unas altas exigencias de fiabilidad, conocidas como los "cinco nueves" : 99,999 por ciento. Esto se traduce en unos objetivos de diseño de centrales públicas de conmutación que garantizan niveles de caída del servicio de sólo dos horas cada cuarenta años de operación . Cuarenta años suponen aproximadamente 350.400 horas; y dos horas sin servicio representaría sólo un 0,0000057 de todo ese tiempo. O lo que es lo mismo, una disponibilidad del 99,9994 por ciento .

 3. Factores de Calidad de Servicio (QoS). La entrega de señales de voz, vídeo y fax desde un punto a otro no se puede considerar realizada con un éxito total a menos que la calidad de las señales transmitidas satisfaga al receptor . Entre los factores que afectan a la calidad se encuentran los siguientes:

 Requerimientos de ancho de banda: la velocidad de transmisión de la infraestructura de red y su topología física.

• Funciones de control: incluye la reserva de recursos, provisión y monitorización requeridos para establecer y mantener la conexión multimedia.
• Latencia o retardo: de la fuente al destino de la señal a través de la red.
• Jitter: variación en los tiempos de llegada entre los paquetes. Para minimizar este factor los paquetes entrantes han de ser introducidos en un buffer y, desde allí, enviados a intervalos estándar.
• Pérdida de paquetes: cuando un paquete de vídeo o de voz se pierde en la red es preciso disponer de algún tipo de compensación de la señal en el extremo receptor.

A continuación se mencionan aspectos importantes que se deben tener en la red IP para implantar este servicio en tiempo real

• Manejar peticiones RSVP que es un protocolo de reservación de recursos.
• El costo de servicio debe estar basado en el enrutamiento para las redes IP.
• Donde se conecta con la red publica conmutada un interruptor de telefonía IP debe soportar el protocolo del Sistema de Señalización 7 (SS7). SS7 se usa eficazmente para fijar llamadas inalámbricas y con línea en la PSTN y para acceder a los servidores de bases de datos de la PSTN. El apoyo de SS7 en interruptores de telefonía IP representa un paso importante en la integración de las PSTN y las redes de datos IP.
• Se debe trabajar con un comprensivo grupo de estándares de telefonía (SS7, Recomendación H.323) para que los ambientes de telefonía IP y PBX/PSTN/ATM vídeo y Gateway telefónica puedan operar en conjunto en todas sus características

Calidad de Servicio QoS

Esta función tiene primordial importancia en relación con la QoS experimentada por el usuario final. En esto influyen dos factores fundamentales:

• La calidad de la voz extremo a extremo, determinada por los sucesivos procesos de codificación – decodificación, y las pérdidas de paquetes en la red.
• La demora extremo a extremo, debido a las sucesivos procesos de codificación – decodificación, paquetización y “encolados”. Afecta la interactividad en la conversación, y por tanto a la QoS.
  Las redes IP son redes del tipo best-effort y por tanto no ofrecen garantía de QoS, pero las aplicaciones de telefonía IP si necesitan algún tipo de garantía de QoS en términos de demora, jitter y pérdida de paquetes. En tal sentido existen dos mecanismos se señalización para QoS , esto es, IntServ y DiffServ. Ambos son “mecanismos” de cara a la red.

Por tanto, es necesario buscar QoS no solo en la red, sino también en los terminales, y en los procesos que en los mismos se desarrollan, de ahí que sea necesario también decir que la sensibilidad a la pérdida de paquetes, a las demoras y sus fluctuaciones, que experimentan los servicios de voz sobre IP, dependen en buena medida de los mecanismos implementados en los terminales

La preparación de los medios en los terminales para ser enviados y transferidos por la red IP involucra varios procesos: digitalización, compresión y empaquetado en el extremo emisor, y los procesos inversos en el extremo receptor. Todo esto se lleva a cabo mediante un complejo procesamiento que sigue determinado algoritmo, lo cual a su vez se desarrolla en cierto intervalo de tiempo, esto es, implica demora de procesamiento y demora de empaquetado:

• Demora de procesamiento: demora producida por la ejecución del algoritmo de codificación, que entrega un stream de bytes listos para ser empaquetados.
• Demora de paquetización: es el tiempo que se requiere para formar un paquete de voz a partir de los bytes codificados.

Debe señalarse que el resultado de esta codificación – paquetización incide directamente en la QoS, y también la forma en que se lleve a cabo. Así, cuando se reduce la velocidad de codificación los requerimientos de ancho de banda también se reducen, lo que posibilita de cara a la red poder manejar más conexiones simultáneas, pero se incrementa la demora y la distorsión de la señales de voz. Lo contrario ocurre al aumentar la velocidad de codificación.

Otro aspecto a tener en cuenta es el compromiso entre la demora de paquetización y la utilización del canal (relación entre bytes de información y bytes de cabecera en cada paquete de voz), es decir, la búsqueda de mayor utilización del canal conduce a mayor demora de paquetización para cierto estándar de codificación. Claro está, según el estándar de codificación que se utilice será la demora resultante en relación con la utilización del canal, diferencias que se acentúan cuando la utilización del canal está por encima del 50 % , con un crecimiento de la demora en forma exponencial en el caso de los codecs de baja velocidad como el G.723.1. La demora de paquetización también puede ser reducida mediante multiplexación de varias conexiones de voz en el mismo paquete IP.

A las demoras de procesamiento y empaquetado se suma también la demora que introduce el proceso de buffering en los terminales, y la demora de “encolado” en la red. Todo esto da una demora extremo a extremo que percibe el usuario final en mayor o menor medida. Demoras extremo a extremo por debajo de 400 milisegundos no comprometen la interactividad en la conversación, pero ya por encima de 150 milisegundos se requiere control del eco.

Las demoras antes comentadas son resultado lógico de las características y modo de operación de las redes IP, así como también de la naturaleza de las señales de voz.

¿Qué es H.323?

El H.323 es una familia de estándares definidos por el ITU para las comunicaciones multimedia sobre redes LAN. Está definido específicamente para tecnologías LAN que no garantizan una calidad de servicio (QoS). Algunos ejemplos son TCP/IP e IPX sobre Ethernet, Fast Ethernet o Token Ring. La tecnología de red más común en la que se están implementando H.323 es IP (Internet Protocol).

Este estándar define un ámplio conjunto de características y funciones. Algunas son necesarias y otras opcionales. El H.323 define mucho más que los terminales. El estándar define los siguientes componente más relevantes:

• Terminal.
• GateWay.
• Gatekeeper.
• Unidad de Control Multipunto.

El H.323 utiliza los mismos algoritmos de compresión para el vídeo y el audio que la norma H.320, aunque introduce algunos nuevos. Se utiliza T.120 para la colaboración de datos.

El H.323 en perspectiva histórica.

Anteriormente al H.323, el ITU se enfocó exclusivamente en la estandarización de las redes globales de telecomunicaciones. Por ejemplo, en 1985 se comenzó el trabajo en la especificación que define el envío de imagen y voz sobre redes de circuitos conmutados, tales como RDSI. La ratificación de la norma (H.320) tuvo lugar 5 años después (fue aprobada por el CCITT en Diciembre de 1990). Sólo 3 años después se dispuso de equipos que cumplieran con la norma y que permitieran la inter-operabilidad entre sí.

En Enero de 1996, un grupo de fabricantes de soluciones de redes y de ordenadores propuso la creación de un nuevo estándar ITU-T para incorporar videoconferencia en la LAN. Inicialmente, las investigaciones se centraron en las redes de área local, pues éstas son más fáciles de controlar. Sin embargo, con la expansión de Internet, el grupo hubo de contemplar todas las redes IP dentro de una única recomendación, lo cual marcó el inicio del H.323.

El H.323 soporta vídeo en tiempo real, audio y datos sobre redes de área local, metropolitana, regional o de área extensa. Soporta así mismo Internet e intranets. En Mayo de 1997, el Grupo 15 del ITU redefinió el H.323 como la recomendación para "los sistemas multimedia de comunicaciones en aquellas situaciones en las que el medio de transporte sea una red de conmutación de paquetes que no pueda proporcionar una calidad de servicio garantizada.

Nótese que H.323 también soporta videoconferencia sobre conexiones punto a punto, telefónicas y RDSI. En estos casos, se debe disponer un protocolo de transporte de paquetes tal como PPP.

H.323: Una extensión del H.320

El H.323 se fundamenta en las especificaciones del H.320. Muchos de los componentes del H.320 se incluyen en el H.323. A este respecto, el H.323 se puede ver como una extensión del H.320. El nuevo estándar fue diseñado específicamente con las siguientes ideas en mente:

• Basarse en los estándares existentes, incluyendo H.320, RTP y Q.931.
• Incorporar algunas de las ventajas que las redes de conmutación de paquetes ofrecen para transportar datos en tiempo real.
• Solucionar la problemática que plantea el envío de datos en tiempo real sobre redes de conmutación de paquetes.

Tabla: Ventajas de la tecnología H.323

Reducción de los costes de operación.

Más amplia difusión y mayor portabilidad.

 Un diseño Cliente / Servidor rico en prestaciones.

¿Por qué es importante H.323?

El H.323 es la primera especificación completa bajo la cual, los productos desarrollados se pueden usar con el protocolo de transmisión más ampliamente difundido (IP). Existe tanto interés y expectación entorno al H.323 porque aparece en el momento más adecuado. Los administradores de redes tienen amplias redes ya instaladas y se sienten confortables con las aplicaciones basadas en IP, tales como el acceso a la web. Además, los ordenadores personales son cada vez más potentes y , por lo tanto, capaces de manejar datos en tiempo real tales como voz y vídeo.

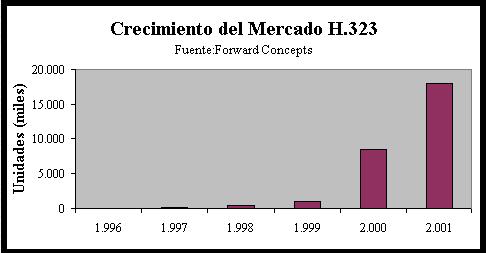

Varias compañías consultoras independientes predicen una rápida adopción del H.323. El gráfico siguiente explica por sí mismo esta tendencia.

Componentes H.323

Entidad

La especificación H.323 define el término genérico entidad como cualquier componente que cumpla con el estándar.

Extremo

Un extremo H.323 es un componente de la red que puede enviar y recibir llamadas. Puede generar y/o recibir secuencias de información.

Terminal

Un terminal H.323 es un extremo de la red que proporciona comunicaciones bidireccionales en tiempo real con otro terminal H.323, gateway o unidad de control multipunto (MCU). Esta comunicación consta de señales de control, indicaciones, audio, imagen en color en movimiento y /o datos entre los dos terminales. Conforme a la especificación, un terminal H.323 puede proporcionar sólo voz, voz y datos, voz y vídeo, o voz, datos y vídeo.

Gatekeeper

El gatekeeper (GK) es una entidad que proporciona la traducción de direcciones y el control de acceso a la red de los terminales H.323, gateways y MCUs. El GK puede también ofrecer otros servicios a los terminales, gateways y MCUs, tales como gestión del ancho de banda y localización de los gateways o pasarelas.

El Gatekeeper realiza dos funciones de control de llamadas que preservan la integridad de la red corporativa de datos. La primera es la traslación de direcciones de los terminales de la LAN a las correspondientes IP o IPX, tal y como se describe en la especificación RAS. La segunda es la gestión del ancho de banda, fijando el número de conferencias que pueden estar dándose simultáneamente en la LAN y rechazando las nuevas peticiones por encima del nivel establecido, de manera tal que se garantice ancho de banda suficiente para las aplicaciones de datos sobre la LAN. El Gatekeeper proporciona todas las funciones anteriores para los terminales, Gateways y MCUs, que están registrados dentro de la denominada Zona de control H.323.

Gateway

Un gateway H.323 (GW) es un extremo que proporciona comunicaciones bidireccionales en tiempo real entre terminales H.323 en la red IP y otros terminales o gateways en una red conmutada. En general, el propósito del gateway es reflejar transparentemente las características de un extremo en la red IP a otro en una red conmutada y viceversa.

MCU (Multipoint Control Units)

La Unidad de Control Multipunto está diseñada para soportar la conferencia entre tres o más puntos, bajo el estándar H.323, llevando la negociación entre terminales para determinar las capacidades comunes para el proceso de audio y vídeo y controlar la multidifusión.

La comunicación bajo H.323 contempla las señales de audio y vídeo. La señal de audio se digitaliza y se comprime bajo uno de los algoritmos soportados, tales como el G.711 o G.723, y la señal de vídeo (opcional) se trata con la norma H.261 o H.263. Los datos (opcional) se manejan bajo el estándar T.120 que permite la compartición de aplicaciones en conferencias punto a punto y multipunto.

Algunas notas de prensa

CISCO OPTIMIZA LINEA DE PRODUCTOS DE ACCESO DE MÚLTIPLES SERVICIOS

San José de California, abril de 1999.- Cisco Systems anunció la introducción de mejoras en software y hardware para su línea de productos de acceso de múltiples servicios. Esta línea permite ahora a los proveedores de servicio y a los clientes corporativos desarrollar infraestructuras de red a gran escala y de voz basadas en paquetes, a una fracción del precio de tecnologías tradicionales.

 Con las nuevas funciones incorporadas, los clientes pueden aprovechar la integración de voz, video y datos sobre sus redes.

 En software, las nuevas características ofrecen voz sobre Frame Relay -VoFR- en los routers de acceso de múltiples servicios Cisco 2600, Cisco 3600, Cisco 7200 y en los concentradores de acceso de múltiples servicios Cisco MC permiten al usuario ofrecer voz suichada y evitar los PBXs a través de múltiples circuitos permanentes virtuales, con base en el número telefónico marcado. Adicionalmente, aportan a los clientes una red de voz sobre IP -VoIP- confiable y escalable con posibilidad de integrar con facilidad locaciones internacionales. Las interfases soportan VoFR o VoIP, haciendo posibe las conexiones a los PBXs (private branch exchanges) con interfases Base Rate (BRI), así como con las tradicionales interfases de telefonía.

Arquitectura de Voz común

El marco de voz con el software integrador Cisco IOS ofrece la integración completa y sin fisura de voz, video y datos. Permite a los clientes corporativos y a los proveedores de servicio manejar grandes redes y servicios basados en VoIP o VoFR. Por ejemplo, el marco de voz común de Cisco basado sobre la arquitectura Open Packet Telephony de Cisco, ofrece escalabilidad e interoperabilidad de voz sobre servicios de paquetes desde routers de múltiples servicios de baja densidad VoIP/VoFR, hasta gateways VoIP de tipo carrier. Adicionalmente, los routers de acceso de múltiples servicios de Cisco, en combinación con su H.323 Gatekeeper, permite a los clientes construir redes muy grandes de VoIP.

 A los proveedores de servicio, las nuevas características incluye el Integrated Voice Response (IVR), características de seguridad AAA para autenticación de usuarios e historiales detallados sobre las llamadas realizadas. Los routers de acceso de múltiples servicios como los de las series Cisco 2600 y 3600, trabajan con el Gateway Cisco 5300 VoIP, haciendo que sea una solución ideal para el proveedor de servicios que esté lanzando servicios administrados de VoIP.
